　　今天上海沈泉隔膜计量泵厂家就为大家简单的讲解下隔膜式计量泵的工作原理及结构特点，好让大家都能够对这款优秀的泵有一个清晰的了解。

　　一、隔膜计量泵的结构特点：

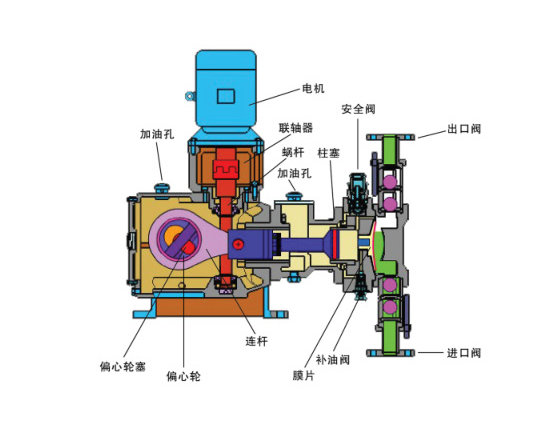

　　隔膜式计量泵的结构：该泵的由电机、传动箱、缸体等三部份组成

　　传动箱部件是由凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行调节挺杆行程，从面改变膜片伸缩距离来达到改变流量的目的。

　　缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。

　　此外，隔膜计量泵还具有着以下优秀的特点：

　　1、无泄漏，特别适用于输送危险的介质;

　　2、液压隔膜计量泵在吸入过程中为克服隔膜的弹性变形，还需消耗一定的能量，因此吸入性能较柱塞计量泵差;

　　3、隔膜计量泵的余隙容积较大，同时由于隔膜在力下的变形，使容积系数较低;

　　4、为保证隔膜寿命和提高容积效率，隔膜计量泵的往复次数通常较低，多数情况下n≤100次/min;

　　5、隔膜计量泵缸头的径向尺寸较大，当流量过大时，结构布置困难，因此隔膜计量泵的流量较小;

　　6、受隔膜强度的限制，排出压力不能很高。

　　二、隔膜式计量泵的工作原理：

　　电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体;当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

　　好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
