ISGB便拆立式管道离心泵结构图

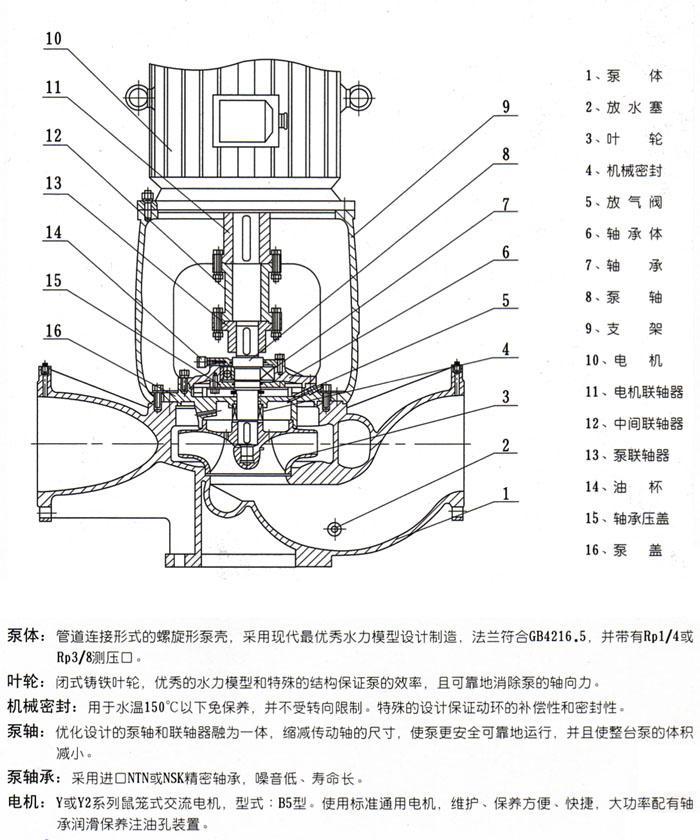

　　一、ISGB便拆立式管道离心泵结构图：

　　上海品牌厂家沈泉泵阀生产制造的ISGB型便拆立式管道离心泵是在ISG型管道循环离心泵的基础上开发成功的一种结构新颖，技术先进的产品。

　　该立式管道泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式管道泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮，消除了原立式管道泵轴向力大的不足之处;电机采用YE2,YE3等标准通用电机，解决原立式管道泵加长轴电机配套更换难的问题;另按照使用环境可选配普通电机(YE2,YE3)、防爆电机(YB3,YBX3,YBX4)，变频电机(YVP系列)、变频防爆(YBBP系列)电机等电机品种;同时良好的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。上海管道离心泵厂家上海沈泉泵阀制造有限公司生产的管道离心泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。在立式管道离心泵系列产品中属GN前列，各项技术居GN领先，是替代ISG型立式管道泵、IS型离心泵、S型双吸管道离心泵等常规各种离心泵的理想产品。

　　二、ISGB型便拆立式管道离心泵特点:

　　1、立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30%一60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力，可以和国外著名水泵厂家立式泵媲美。

　　2、配用国内著名厂家生产的Y系列标准通用电机，运行平稳、噪音极低。

　　3、轴承采用GJZM品牌精密轴承，精度高、可靠性好、寿命长。

　　4、叶轮采用90年代Z优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。

　　5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。

　　6、可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。

　　7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。

　　8、泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。
