电动隔膜泵结构图及各部件名称图解

  电动隔膜泵结构图及各部件名称图解

  电动隔膜泵是一种新颖的运输设备,该泵有着压力高、振动低、流量任意调节、可输送易燃、易挥发、具有酸腐性液体的优点。而近来有不少用户想要了解电动隔膜泵的结构图及各部件名称,为此,上海沈泉隔膜泵厂家就为大家整理出了以下内容。

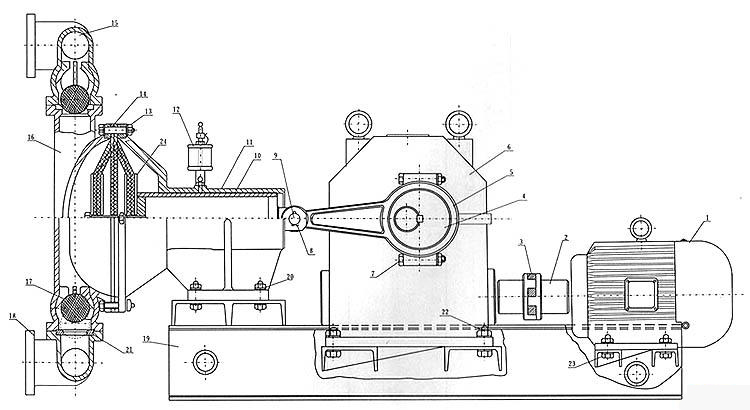

  DBY型电动隔膜泵结构图:

电动隔膜泵结构图

  DBY型电动隔膜泵各部件名称:



主要零件名称及材质

编号名称材质数量
1电机 1
2联轴器HT2002
3六角弹性块氯丁橡胶1
4偏心轮HT2502
5连杆ZG2
6减速箱 1
7螺栓Q235-A4
8开口销Q235-A2
9活塞销A32
10活塞无缝管两端焊接2
11缸套HT2002
12油杯 2
13螺栓Q235-A16
14隔膜丁晴橡胶 氯丁橡胶4
15出水管铝合金1
铸铁
不锈钢
衬胶
16泵体铝合金2
铸铁
不锈钢
衬胶
17阀球不锈钢4
18进水管铝合金1
铸铁
不锈钢
衬胶
19底座HT200 槽钢1
20螺栓Q235-A8
21阀口座氯丁橡胶 丁晴橡胶4
22螺栓Q235-A4
23螺栓Q235-A4
24压板A34

  电动隔膜泵特点:

  1、不需灌引水,自吸能力达7米以上。

  2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

  3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,完全可以满足不同用户的要求。

  4、体积小重量轻:由于采用了行星摆线传动结构,故使泵型获得小尺寸如与同类型泵来比较,其体积重量均下降一半左右。

  5、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式,该泵正应用在下列场合。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若是大家还想了解更多相关泵类知识,可持续关注本站,沈泉将会为大家时时更新更多相关泵类知识内容。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
